斑马SE4100/SE4107 OEM 扫描引擎

斑马SE4100/SE4107 OEM 扫描引擎

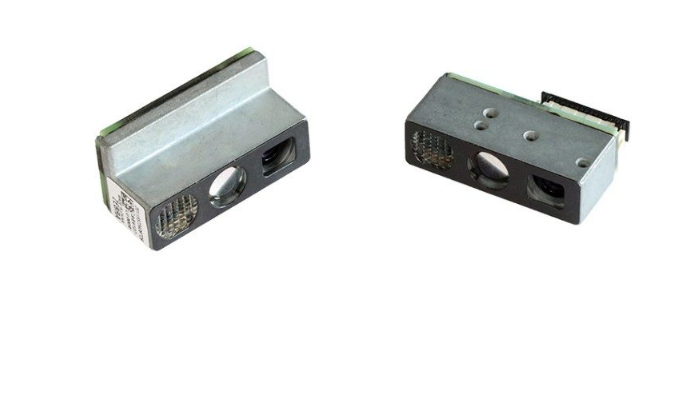

斑马SE4100
高成本效益的企业级解码和未解码成像仪 企业级耐用性 简单直观的一次瞄准

使用 SE4100 未解码和 SE4107 已解码扫描引擎,您可以实惠的价格将企业级一维/二维扫描功能添加到移动数据终端、支付终端、移动销售点 (POS)、扫描底座、访问控制系统、自助终端等。不论您是设计新产品还是将现有产品从一维升级为二维,这两款扫描引擎都能节省空间以容纳更小巧的设计或新功能,节省开发和集成时间,节省大量成本。


<<  返回列表

可靠的扫描性能,值得您的信赖

无论是打印版、电子版一维/二维和 PDF417 条码,还是 OCR、Digimarc® 和 DotCodes,几乎全都能够扫描。使用 Zebra 的 PRZM 智能成像技术,先进的软件解码算法能够在几乎任何条件下轻松采集各类条码。而凭借百万像素级传感器、宽视域以及广泛的 20 英寸/50.8 厘米工作距离,采集条码变得前所未有得轻松快捷。

企业级耐用性

2,500 G 的抗震能力以及广泛的工作温度范围,实现了商业、零售和工业应用所需的耐用性。

简单直观的一次瞄准

明亮的方形照明区域和绿色 LED 瞄准点可实现准确瞄准,带来出众的易用性。白色照明可轻松采集几乎任何颜色的条码,提高扫描的灵活性。微透镜阵列提供一致的光纤,用于生成可靠扫描所需的卓越影像。而 LED 瞄准器可加速监管审批,从而加快产品上市时间并将用例扩展至倾向 LED 瞄准器的那些应用。

与各类设计和设备的轻松集成

SE4100 支持并行或 MIPI 接口,可与各类主机平台轻松集成。SE4107 支持串行和 USB 以及 SSI,可实现从其他 Zebra 扫描引擎的轻松升级。

高品质光学组件

无论您选择解码还是未解码引擎,都不影响性能 — 不同于某些竞品,这两种引擎都配备了同样高品质的光学系统。


物理参数

尺寸

SE4100:0.27 英寸 (长)x 0.88 英寸 (宽)x 0.54 英寸 (深)
6.9 毫米(高)x 22.3 毫米(宽)x 13.7 毫米(深)
SE4107:0.45 英寸 (长)x 0.88 英寸 (宽)x 0.54 英寸 (深)
11.5 毫米(高)x 22.3 毫米(宽)x 13.7 毫米(深)
重量SE4100:< 0.16 盎司/4.5 克
SE4107:< 0.19 盎司/5.5 克
界面SE4100:27 针 ZIF 连接器上的摄像头端口;支持并行接口或 MIPI 接口
SE4107:12 针 ZIF 连接器上的 TTL 串行或 USB SSI 控制

用户环境

环境光最大值:107,639 勒克斯(阳光直射)
工作温度-4°F 至 122°F/-20°C 至 50°C
存储温度-22°F 至 158°F/-30°C 至 70°C
湿度工作湿度:95% 相对湿度,在 122°F/50°C 温度条件下无冷凝
储存湿度:85% 相对湿度,在 158°F/70°C 温度条件下无冷凝
抗震能力

以下条件下共震动 36 次:在 -22°F/-30°C 和 140°F/60°C 条件下,2000 ± 100 g,½ sine,0.85 ± 0.1 msec 震动,+X、−X、+Y、−Y、+Z、−Z 方向,每个方向震动 6 次

在 68°F/20°C 条件下,2500 ± 100 g,½ sine,0.70 ± 0.1 msec 震动,+X、−X、+Y、−Y、+Z、−Z 方向,每个方向震动 6 次

电源

SE4100
引擎的工作输入电压:VCC = 3.3V +/- 0.3V;VCC_ILLUM = 3.3V +/- 0.3V

共 3.3V 电流消耗 (VCC = VCC_ILLUM = 3.3V) 照明和瞄准开启 = 240mA 峰值;210mA RMS

在低功耗模式(空闲/休眠/待机)条件下的电流消耗 = 7mA/0.3mA/0.3mA

SE4107 串行:
工作输入电压:3.3 +/- 0.3V

总电流消耗:490mA 峰值;475mA RMS(输入电压 = 3.3V)

在低功耗模式(空闲/休眠/待机)条件下的电流消耗:90mA/3mA/3mA

SE4107 USB:
工作输入电压:5.0 +/- 0.5V

总电流消耗:280mA 峰值;260mA RMS(输入电压 = 5.0V)

在低功耗模式(空闲/休眠/待机)条件下的电流消耗:60mA/2mA/2mA

性能参数

传感器分辨率

1280 x 960 像素,滚动快门

视域

水平:44.5°,垂直:33.5°

偏移、倾斜和旋转左右摆动公差:±60°
前后摆动公差:±60°
旋转公差:360°
焦距距离引擎前面:6 英寸/15.24 厘米
瞄准 LED绿色 LED
照明1 暖白色 LED 灯

法规

LED 分类

根据 IEC/EN 62471,为风险豁免组 LED
电气安全符合 IEC/EN 60950-1 + A1 + A2 和 UL 60950-1(第二版,2014-10-14)和 CSA C22.2
No. 60950-1-07(第二版,2014-10)。符合 IEC/EN 62368-1:2014(第二版)和 UL 62368-1(第二版,2014-12-01)和 CAN/CSA C22.2 No. 62368-1-14(第二版)
环境RoHS 合规

保修

按照 Zebra 硬件保修声明的条款,SE4100 和 SE4107 可获得自发货之日起 15 个月的工艺和材料质量保证。如需了解 Zebra 硬件产品质量保证书的完整内容

附注

*规格可能会有变动。

解码范围

码制/分辨率

近/远
5 密耳 Code 392.4 英寸/6.1 厘米至 9.5 英寸/24.1 厘米
5 密耳 Code 1282.8 英寸/7.1 厘米至 9.0 英寸/22.9 厘米
6.67 密耳 PDF 4172.4 英寸/6.1 厘米至 8.0 英寸/20.3 厘米
10 密耳 DataMatrix2.9 英寸/7.4 厘米至 8.5 英寸/21.6 厘米
100% UPCA1.8 英寸/4.6 厘米至 19.5 英寸/49.5 厘米
15 密耳 QR1.2 英寸/3.0 厘米至 11.5 英寸/29.2 厘米
20 密耳 QR1.2 英寸/3.0 厘米至 14.0 英寸/35.6 厘米
